Новый корпус УрФУ

Заказчик: Уральский Федеральный Университет

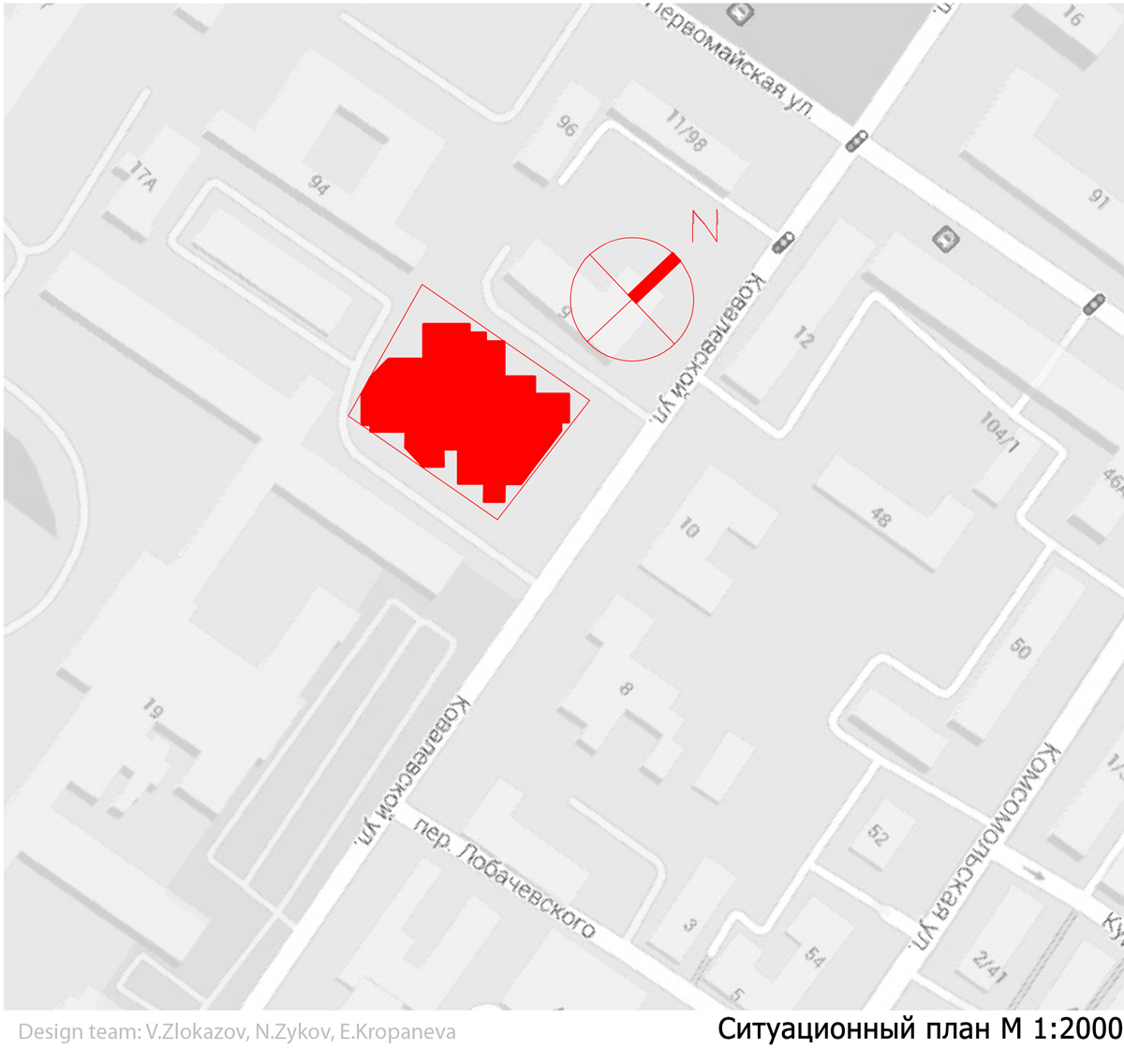

Место: ул. Софьи Ковалевской, Екатеринбург, Россия

Общая площадь: 12 000 кв. м.

Проектирование и строительство: 2013

Статус:  проект-финалист международного конкурса

Выполненные работы: планировочное решение, 3D визуализация, генплан, транспортная схема

Команда: Николай Зыков — технический консультант, Владимир Злоказов — транспорт, благоустройство, 3D  визуализация, Елена Кропанева — концепция, планировки

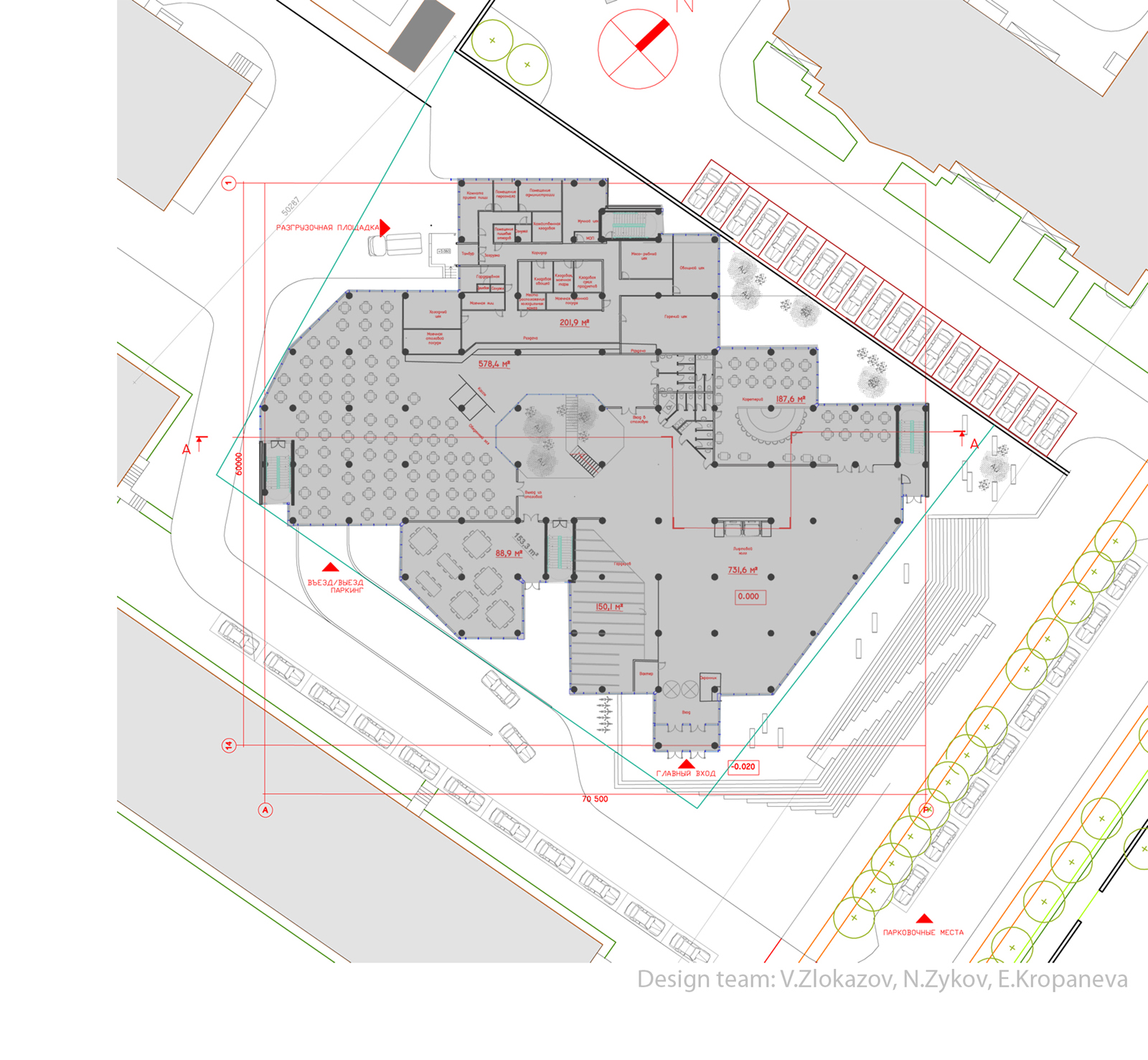

Решения по генеральному плану и транспортной схеме объекта

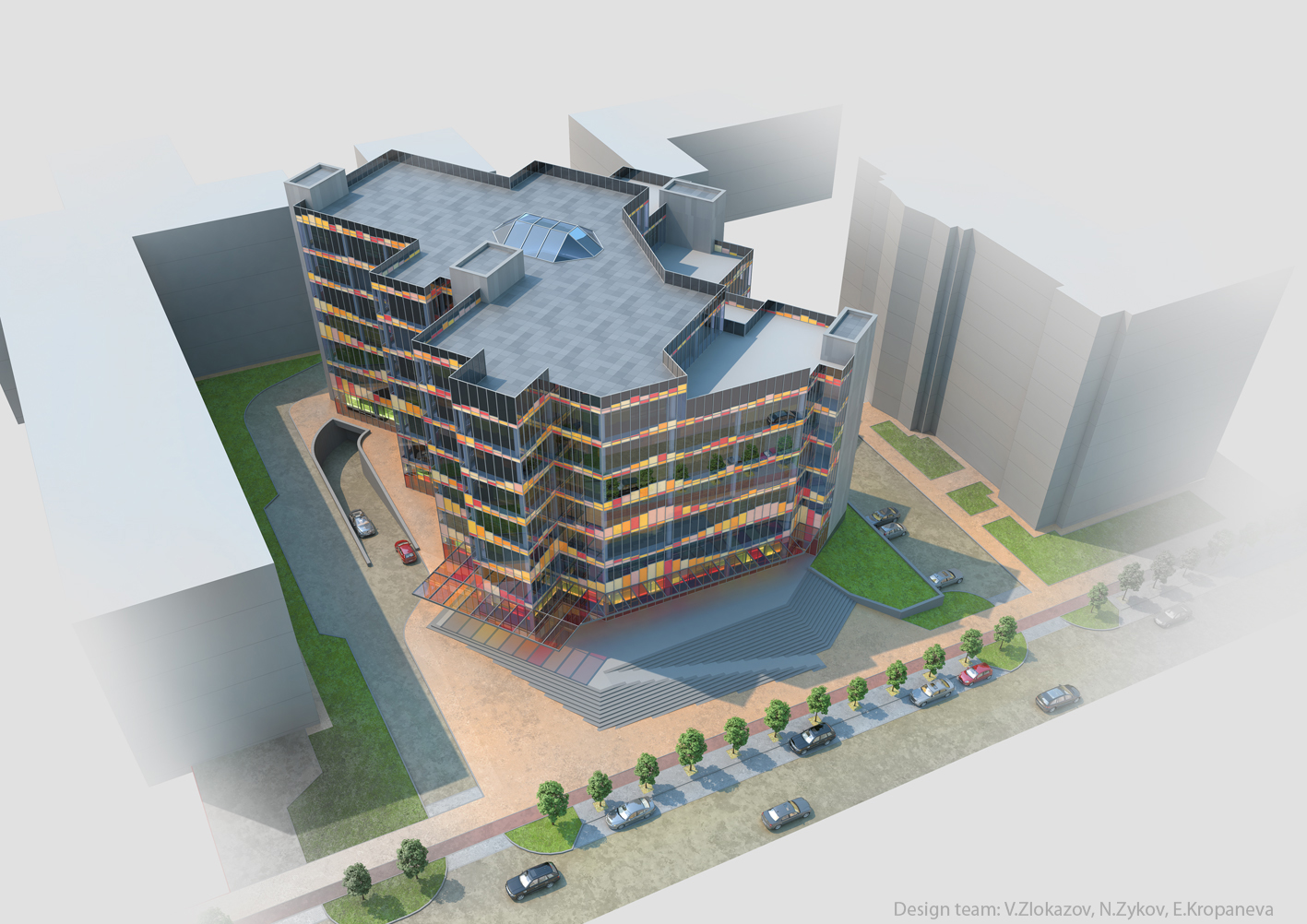

  • Разрабатываемое в эскизном предложении здание (далее по тексту «Объект») расположено на земельном участке, занимая максимально возможную территорию.
  • Главный вход в здание располагается с юго-восточной стороны. Из-за существенного перепада высот в направлении с юга на восток благоустройство территории входной группы предусматривает пандусы и открытые лестницы со ступенями.
  • Подъезды и подходы к зданию с южной и западных сторон решены за счет существующих проездов УрФУ идущих вдоль участка. Подход к зданию с восточной стороны (с ул. Софьи Ковалевской) осуществляется непосредственно с тротуара западной стороны улицы. Подход к зданию с северной стороны осуществляется по границе участка вдоль проезда многоквартирного жилого дома.

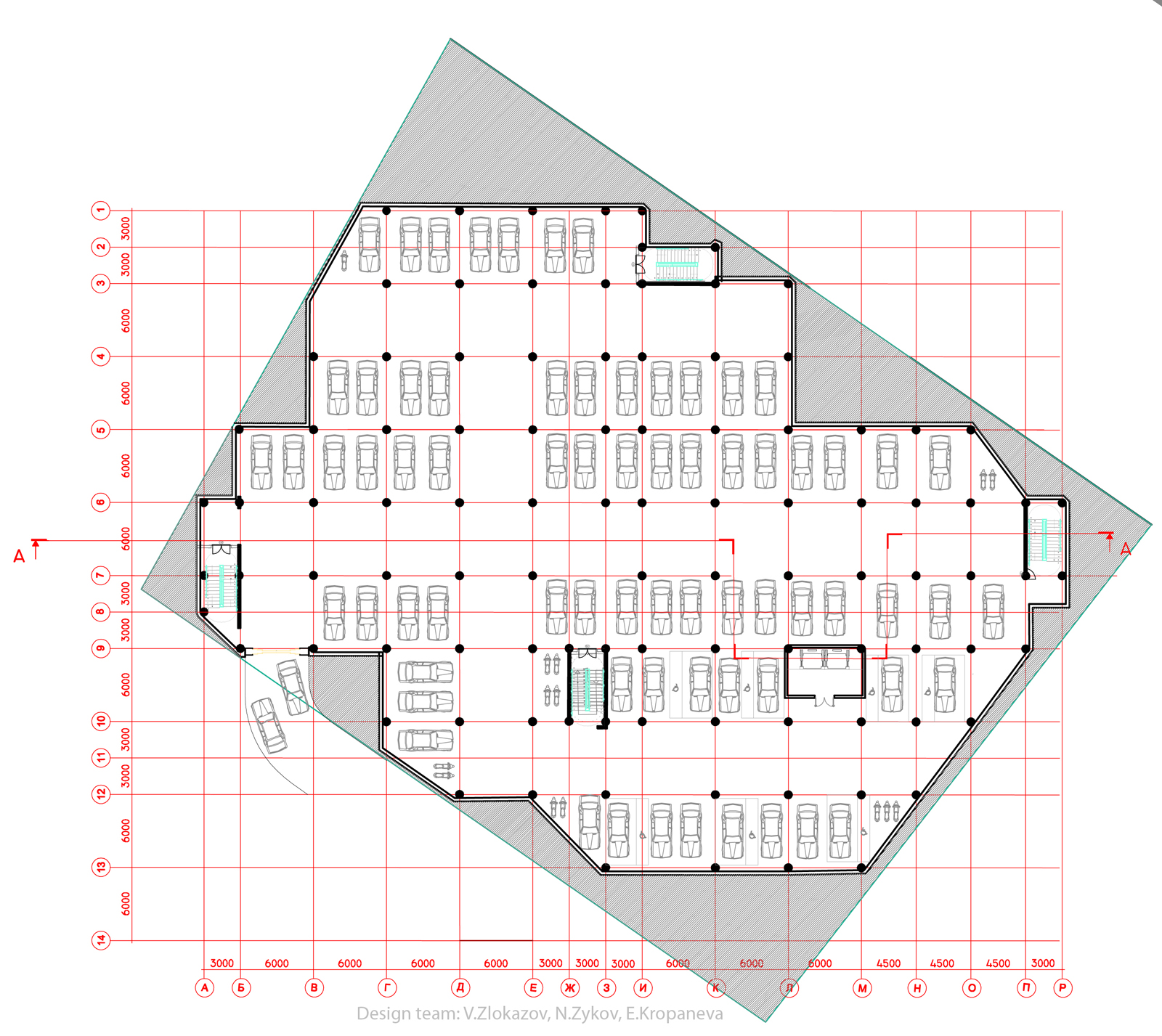

  • Большинство машиномест (70 ед.) вынесены в подземный паркинг.
  • Загрузка и выгрузка в блок общественного питания, а также на этажи здания осуществляется с разворотной площадки и загрузочного кармана у западного торца здания.
  • Проектное предложение предполагает возможность обеспечения кругового движения вокруг здания, так и тупиковую схему проездов к зданию с южной и северной сторон. Ширина подъездных путей составляет более 5.5 метров, что позволяет осуществлять беспрепятственное движение пожарных машин.
  • Мусороконтейнерные площадки расположены с западной стороны здания (на территории внутреннего двора УрФУ).
  • Тротуары и пешеходные дорожки решены непосредственно вдоль наружных стен здания. Ширина тротуаров и пешеходных дорожек принята не менее 1.2 м.

Архитектурно-планировочные решения

При разработке архитектурно-планировочных решений проектировщиками решались:

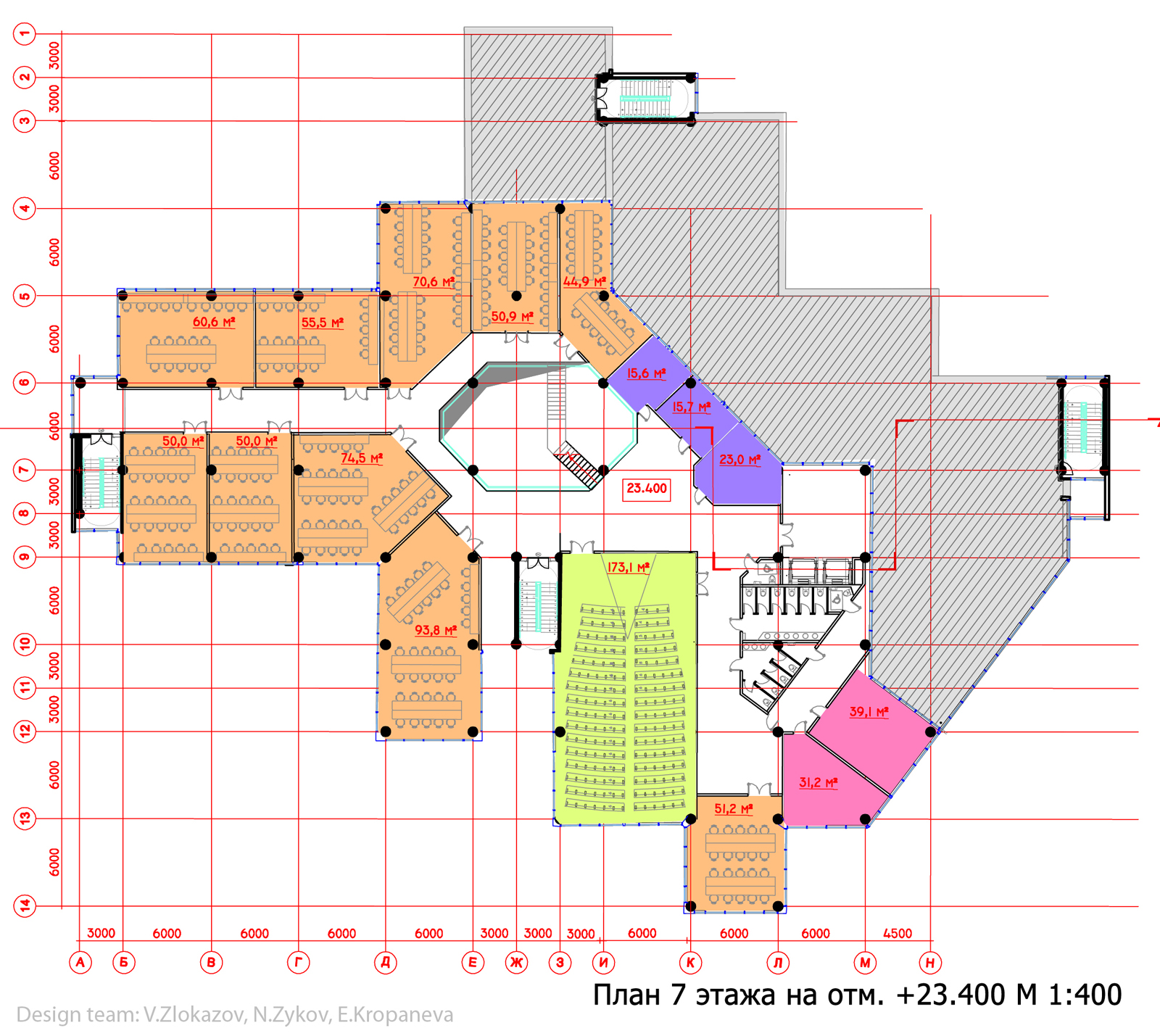

  • Задачи создания оптимального режима инсоляции помещений: помещения аудиторий и административные помещения расположены вокруг центрального атриума сиспользованием максимально возможной площади оконных проемов.

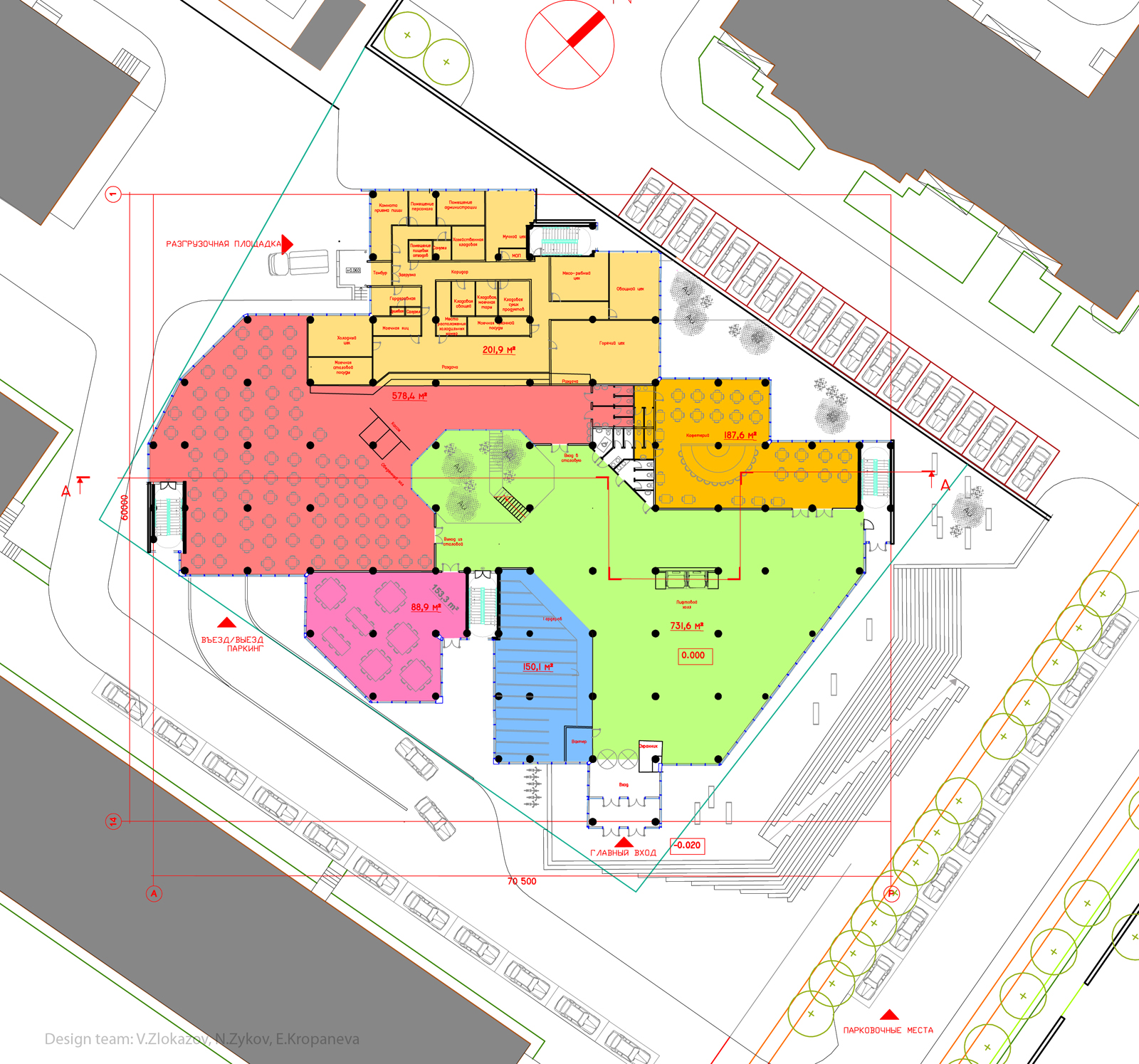

  • Задачи создания единого пространства для рекреации студентов и преподавателей: центральный элемент рекреационного пространства на всех этажах — атриум с естественным освещением. В атриуме проходит лестница для более удобного перемещения студентов из одной аудитории в другую. На первом этаже с атриумом соприкасается обеденный зал столовой, в котором таким образом создается более комфортная среда. Также на первом этаже располагается открытый просторный холл, пространство которого может использоваться как выставочное.
  • Задачи по созданию комфортной инфраструктуры мест отдыха и общественного питания учащихся и преподавателей: для удобства и вариативного использования предусмотрены отдельный банкетный зал и полноценное кафе.

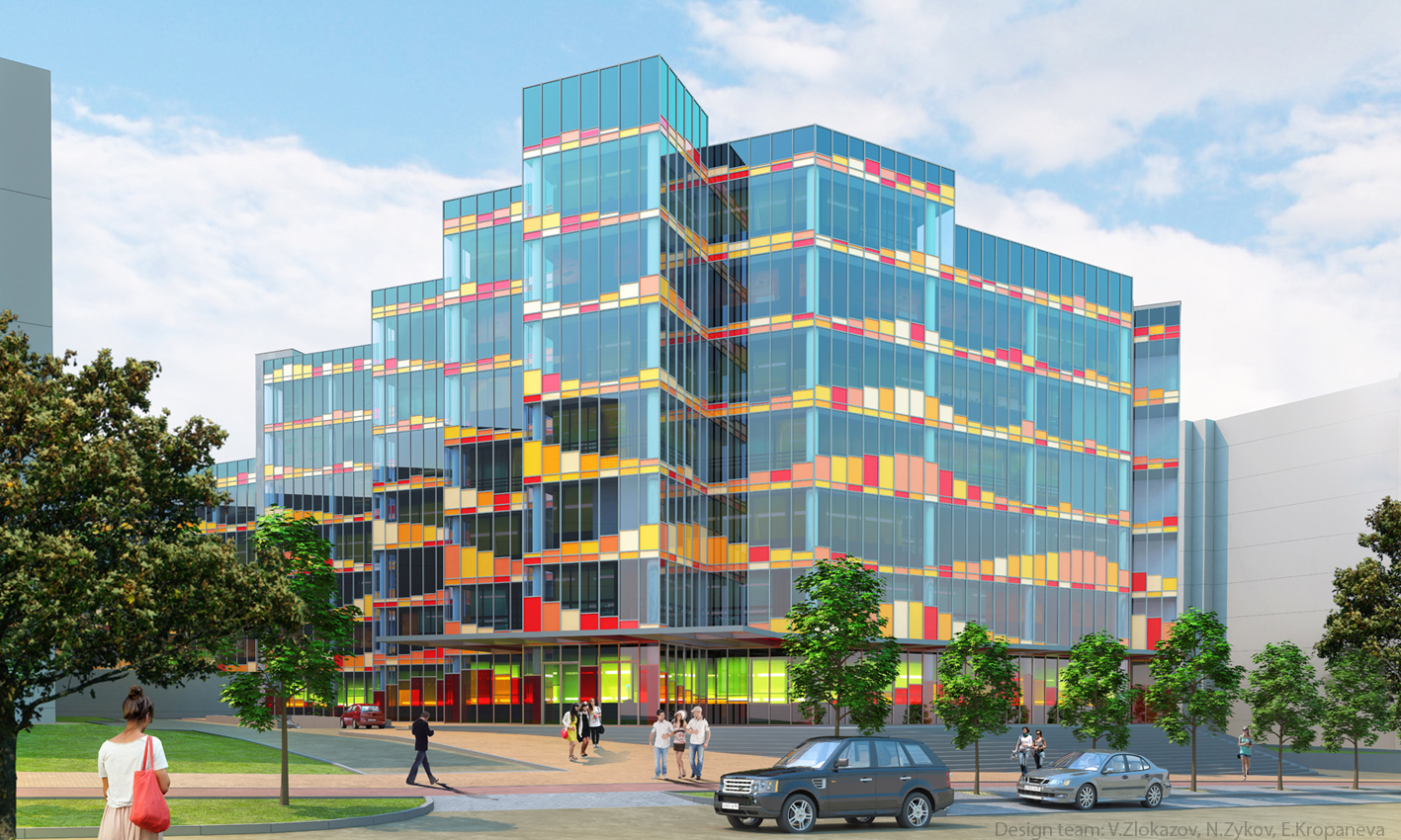

  • Здание нового учебного корпуса УрФУ не только отвечает всем функциональным требованиям, включая требования к инсоляции, составу помещений, транспортной доступности, но и соответствует международному уровню комфорта, вдохновляя на разнообразные эстетические переживания как экстерьера, так и интерьера.

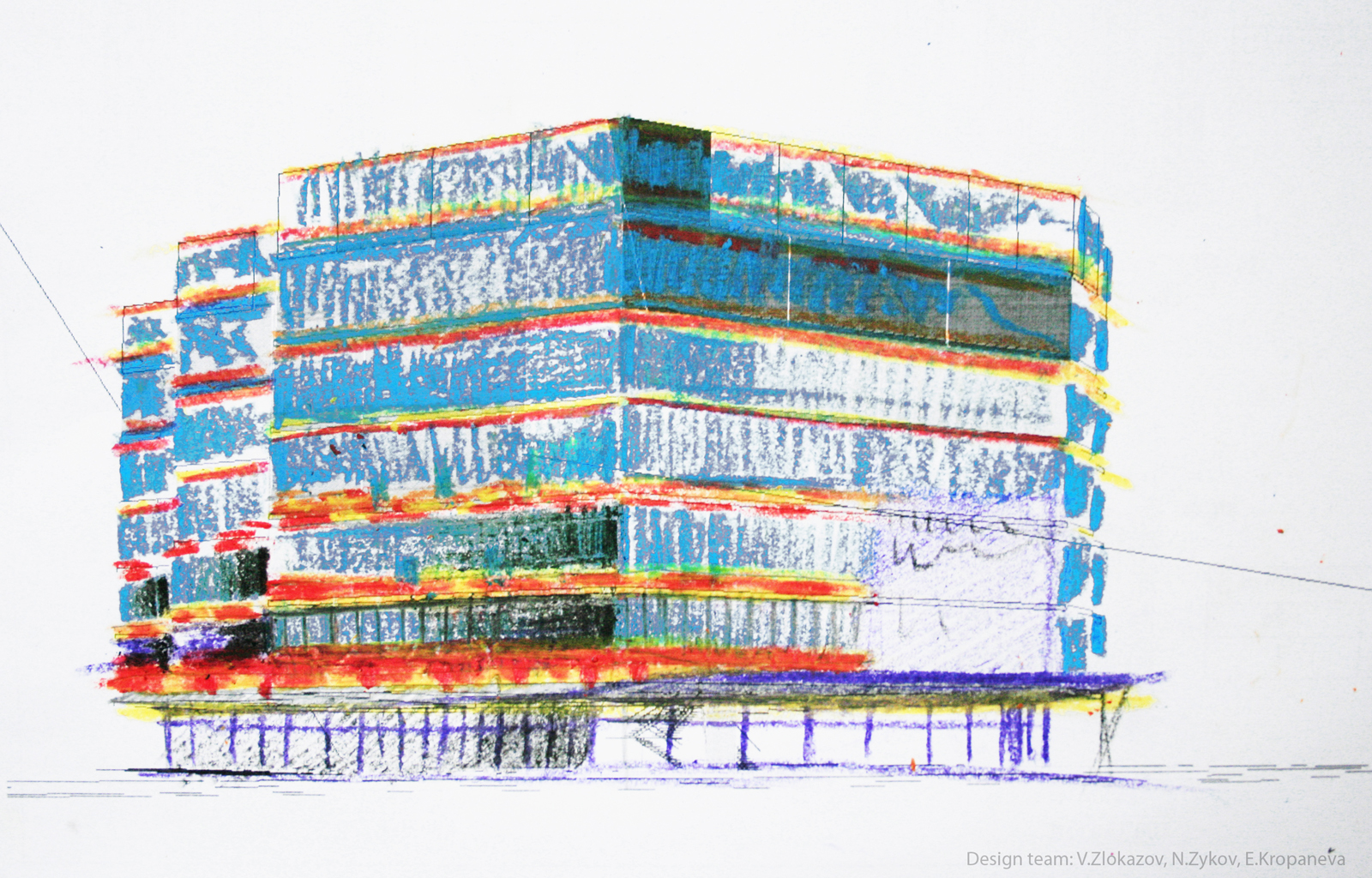

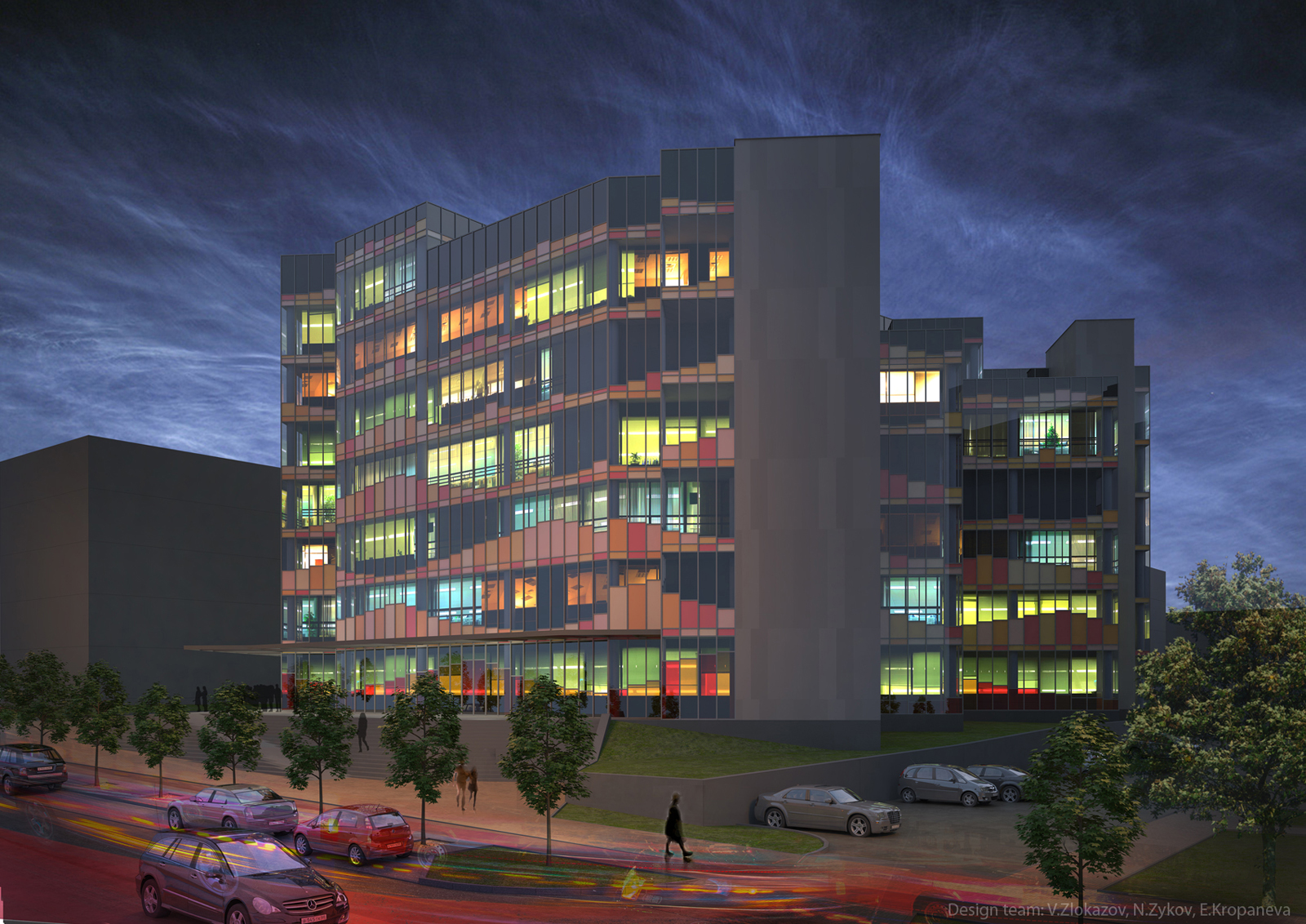

  • Разнообразие восприятия здания обеспечивается системой фасадного ограждения, которое визуализирует динамику научных и учебных процессов, образуя на фасаде и в интерьере постоянно меняющуюся и зависимую от точки восприятия композицию. На учебных этажах фасад состоит из глухих и светопрозрачных ограждений, а на первом этаже обе части ограждения светопрозрачные. Таким образом, в рекреационных пространствах здания создается особая атмосфера, зависимая от естественного освещения.
  • Благодаря современной и яркой стилистике, перекликающейся с фирменным стилем УрФУ, здание, с одной стороны, подчеркивает монументальность и историческую значимость главного корпуса, а с другой стороны, становится доминантой улицы.

Конструктивные решения

  • Конструктивная система здания – каркасная. Конструктивная схема здания – полный каркас с продольными и поперечными диафрагмами жесткости. Материал каркаса – железобетон. Шаги несущих элементов каркаса в поперечном и продольном направлениях варьируются от 3-х до 12-ти метров.
  • Фундамент здания представляет собой монолитную железобетонную плиту, толщиной более 600 мм. При необходимости плиту фундамента можно решить на основании из монолитных железобетонных свай, установленных по буровому методу.
  • Перекрытия здания – монолитные железобетонные, решенные по ригельным и безригельным схемам в составе монолитного перекрытия. Толщина перекрытия 300 мм. Высота ригелей до 600 мм от низа перекрытия.
  • Покрытия в здании – железобетонные с дальнейшим устройством плоских утепленных наплавляемых кровель с парапетами высотой 1.2-1.5 м. Предусматривается возможность устройства эксплуатируемых кровель.
  • Лестничные клетки – монолитные железобетонные. Лестничные клетки совмещены с диафрагмами жесткости. Лестничные марши – железобетонные не менее 1,2 м шириной.
  • Перегородки внутренние, из газозолобетонных блоков, гипсовых блоков, ГКЛ и ГКЛВ, а также легко сборные каркасные для административных помещений.

Инженерно-технические решения

В предлагаемом проекте применены следующие инженерно-технические решения:

  • Отопление – от городских коммунальных сетей, либо от котельной УрФУ.
  • Вентиляция – централизованная с искусственным побуждением, за счет вентсистем, расположенных на крыше здания.
  • Водоснабжение – от городских коммунальных сетей.
  • Канализование фекальное – в городские коммунальные сети.
  • Водотведение ливневое – в городские коммунальные сети.
  • Слаботочные сети – в составе пространства над подвесными потолками и технологических шахт.
  • Системы контроля и доступа – используются.
  • Системы видеонаблюдения – используются.
  • Системы пожаротушения – дренчерного типа в холлах, атриумах и общественных пространствах и пожарные гидранты на этажах и лестничных клетках.
  • Системы оповещения о пожаре – датчики пожара используются на всей территории здания.

Фасадные решения

  • Проектное решение предусматривает использование технологии вентилируемого фасада для всех наружных стеновых ограждений.
  • Материал отделки цоколя – натуральный гранит неполированный
  • Двери – из металлического профиля с заполнением двухкамерным стеклопакетом
  • Витражи и окна – из металлического профиля в составе системы вентилируемого фасада.
  • Козырьки над входными группами – из металлического профиля. Водонепроницаемое покрытие козырьков – стекло и поликарбонат
  • В отделке фасадов используются цвета из цветовой гаммы, выдержанные стилистике УрФУ.

Внутренняя отделка

  • Отделка внутренних стен и перегородок – штукатурка декоративная, штукатурка обычная с последующей покраской интерьерными красками
  • Внутренние двери – светопрозрачные из металлического профиля с заполнением матовым стеклом, деревянные глухие, противопожарные с уплотнением в притворах.
  • Потолки – подвесные кассетного и реечного типов, натяжные.
  • Полы – наливные, керамогранитные, из коммерческого линолеума, а также из ламината.

Решения по благоустройству территории объекта

  • Проектное предложение предусматривает комплексное решение по благоустройству территории объекта.
  • Окружающая территория озеленяется газонами, засаживается деревьями и кустарниками.
  • Территория при главном входе благоустраивается за счет мощения плитами из натурального нешлифованного камня. При главном входе устанавливаются скамейки и места отдыха.

Решения по обеспечению жизнедеятельности и доступа  для маломобильных групп населения (ММГН)

  • В проекте применяются решения по обеспечению жизнедеятельности и доступа для маломобильных групп населения. Проектное решение предусматривает 7 машиномест для инвалидов, пандусы при входе и выходе из  здания, лифтовой узел пригодный для перемещения инвалидов, санузлы для ММГН  на каждом этаже здания, а также рабочие и учебные места, пригодные для ММНГ на каждом этаже здания. Описание решений по ММГН находятся в пункте 2 настоящей пояснительной записки.

Решения по энергосберегающим технологиям в здании

В Здании применены следующие энергосберегающие технологии:

  • Вентилируемый фасад с многокамерным энергоэффективным остеклением
  • Рекуперация воздуха в воздухообменниках

Солнечные батареи на фасадах и крыше здания
